Technológia tenkých vrstiev.

PVD POVLAKY
PLAZMOVÁ TECHNOLÓGIA TENKÝCH POVLAKOV OD RÜBIG

Inteligentné riešenia pre povrchy

Čo je PVD povlak
 a ako funguje?

Abstraktná vizualizácia PVD povlaku vo vákuu – moderná technológia od RÜBIG pre nástroje a priemyselné komponenty. PVD povlaky  od RÜBIG.

PVD povlakovanie (Physical Vapor Deposition) je fyzikálny vysokovakuový proces, pri ktorom sa na kovové súčiastky nanášajú mimoriadne tenké, ale vysoko pevné tvrdé vrstvy alebo čisté kovové vrstvy. Cieľom je výrazne zlepšiť funkčnosť obrobku (odolnosť proti opotrebeniu, zníženie trenia, koróznu odolnosť a optické vlastnosti) – bez zmeny jeho rozmerovej presnosti.

PVD sa používa všade tam, kde sú požadované najvyšší výkon, presnosť a dlhá životnosť – od priemyselných komponentov až po dekoratívne prvky.
PVD je technológia tenkých povlakov (do cca 5 μm), ktorá umožňuje povlakovanie kovov, skla, keramiky, plastov a textílií. V spoločnosti RÜBIG sú tvrdé povlaky dostupné v rôznych farbách.





Povlakujeme kovy a ešte oveľa viac
Naše tenké povlaky RÜBIG nájdete nielen na šperkoch a armatúrach, ale aj v oblasti nástrojov a strojárstva, automobilového a dopravného priemyslu, ako aj v medicínskej technike.

Vývoj vrstiev prispôsobený Vašim požiadavkám
Chcete, aby boli PVD vrstvy dokonale prispôsobené vašim potrebám? Kontaktujte nás a spoločne nájdeme ideálne riešenie pre Vás a Vaše produkty! Vďaka vlastnému PVD povlakovaniu vieme vyhovieť aj špeciálnym požiadavkám, ktoré presahujú štandardné povlaky.

RÜBIG povlakovacie centrum spája najmodernejšie zariadenia s ekonomicky efektívnym PVD povlakovaním pre tie najnáročnejšie požiadavky.

Dátové listy

Ako funguje PVD proces?


1. Príprava súčiastok
Pred samotným povlakovaním prebieha dôkladné čistenie dielov. V závislosti od materiálu a použitia môže byť potrebná aj špeciálna predúprava (mikrotryskanie, leptanie atď.), aby sa dosiahli optimálne adhézne vlastnosti.
2. Evakuácia a plazmové čistenie
Súčiastky sa umiestnia do komory s vysokým vákuom. Tam prebieha plazmou podporované čistenie – nazývané aj „ion etching“ – na odstránenie najjemnejších zvyškov a aktiváciu povrchovej štruktúry.
3. Generovanie atómov povlaku
Pomocou plazmového odparovania alebo sputteringu sa kovové materiály ako titán, hliník, chróm alebo zirkón prevádzajú do plynného stavu. Tento fyzikálny proces vytvára atómy alebo ióny povlakového materiálu.
4. Reaktívna tvorba vrstvy
Odparené atómy kovu reagujú s reaktívnymi plynmi (napr. dusík, uhľovodíky) a vznikajú tvrdých zlúčenín, ako sú nitridy, karbonitridy alebo uhlíkové vrstvy. Tieto sa rovnomerne ukladajú ako pevná vrstva na aktivovanom povrchu dielov.
5. Chladenie a zabezpečenie kvality
Po povlakovaní sa súčiastky ochladia v kontrolovanej inertnej atmosfére. Nasleduje komplexná kontrola kvality, napríklad vizuálna kontrola, meranie hrúbky vrstvy, hodnotenie adhézie alebo meranie farby.
Symbolické znázornenie PVD povlaku s viacvrstvovými kovovými štruktúrami v zlatej, medenej a striebornej farbe – pre dizajn a ochranu proti opotrebeniu od RÜBIG

Physical Vapour Deposition (PVD) v spoločnosti RÜBIG predstavuje špičkovú technológiu, ktorá posúva povlakovanie komponentov na novú úroveň. V procese s vysokým vákuom sa atómy a atómové zhluky vyparujú z vybraného kovového terča – napríklad z titánu, chrómu alebo medi. Táto pokročilá metóda zahŕňa techniky ako je tepelné odparovanie, iónové pokovovanie alebo inovatívny magnetrónový sputtering, ktorý sme v RÜBIG-u zdokonalili.

Náš PVD proces umožňuje vytvárať mimoriadne odolné tvrdé povlaky s hrúbkou od niekoľkých nanometrov až približne do 5 μm. Vďaka ideálnej aktivácii povrchu substrátov zabezpečujeme vynikajúcu priľnavosť povlaku – čo je rozhodujúci krok pre dlhotrvajúce spojenie. Prispôsobivosť tejto technológie je výnimočná: ako povlakové materiály môžu slúžiť rôzne kovy, a upravovať možno široké spektrum substrátov – od kovov cez keramiku a sklo až po plasty a dokonca aj textílie.

Typické aplikácie PVD povlakov

RÜBIG PVD povlaky sa používajú v rôznych odvetviach a na rôznych komponentoch – a to funkčne aj dekoratívne:

CNC frézka v činnosti vedľa CAD výkresov na notebooku – znázorňuje PVD povlakovanie nástrojov na trieskové obrábanie, razníkov, matric a zariadení pre tlakové liatie hliníka a spracovanie plastov

Výroba nástrojov a foriem

  • Trhacie nástroje: frézy, vrtáky, závitníky
  • Tvárniace nástroje: razníky, matrice
  • Nástroje pre tlakové liatie hliníka a spracovania plastov

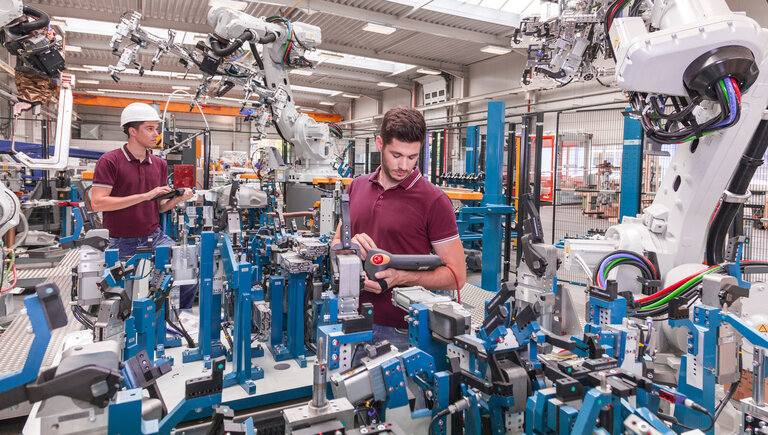

Automatizovaná výroba s priemyselnými robotmi pre komponenty ako ložiská, piestne krúžky, ventily a tesnenia – vhodné pre mikropohyby, úzke tolerancie a ako alternatíva k tvrdému chrómu v potravinárstve

Strojárstvo a výroba zariadení

  • Ložiská, piestne krúžky, ventily, tesnenia
  • Komponenty s mikro-pohybmi alebo úzkymi toleranciami
  • Alternatíva k tvrdému chrómu v potravinárskom priemysle

Auto vo vysokom tempe v tuneli – symbolizuje piestne čapy, ventilové kotúče a vstrekovacie systémy s vysokou záťažou trením, teplotou a koróziou v doprave

Doprava a automobilový priemysel

  • Piestne čapy, ventilové kotúče, vstrekovacie systémy
  • Motory vystavené treniu
  • Komponenty vystavené korózii alebo teplotnému zaťaženiu

Chirurgické nástroje a implantáty z nehrdzavejúcej ocele – symbolizujú biokompatibilné PVD povlaky s antivírusovými a antibakteriálnymi vlastnosťami (napr. Cu/CuO) pre oblasť zdravotníctva a hygieny

Medicínska technika
 a hygiena

  • Implantátové komponenty, chirurgické nástroje
  • Biokompatibilné povlakové systémy
  • Antibakteriálne a antivírusové varianty (napr. Cu/CuO)

Luxusné čierne náramkové hodinky s matným povrchom a červenými detailmi – symbolizujú dekoratívne PVD úpravy pre hodinky, šperky a dizajnové kovania v odtieňoch ako biela, bronzová či zlatá

Dizajn a životný štýl

  • Hodinky, šperky, armatúry
  • Dverové a nábytkové kovania
  • Dekoratívne farby ako zlato, antracit, bronz, biele zlato

Vaše výhody s PVD technológiou od RÜBIG

Technický symbol s efektom lesku – znázorňuje lesklý, kovovo čistý povrch

Najvyššia odolnosť proti opotrebeniu a poškriabaniu

Technický symbol s komorou a znamienkom plus – znázorňuje rozšíriteľné procesy bez negatívneho ovplyvnenia kvality povrchu súčiastky

Veľmi nízke hodnoty trenia – ideálne pre tribologické systémy

Ikona znázorňujúca vysokú odolnosť voči korózii – s povlakom RÜBIG DLcoat PLASTIT®

Vynikajúca ochrana proti korózii

Štít s začiarknutím – znázorňuje maximálnu procesnú spoľahlivosť zabezpečenú viacerými termočlánkami na súčiastke

Tepelná stabilita až do 900 °C

Ikona znázorňujúca dekoratívny povlak v antracitovej farbe – elegantný povrch s DLcoat PLASTIT® od RÜBIG

Dekoratívna farebná rozmanitosť s kovovým vzhľadom

Čierna obrysová ikona ruky držiacej malú rastlinu s listom, symbolizujúca rast, udržateľnosť alebo ochranu životného prostredia.

Suchý, ekologický proces bez škodlivých látok

Prehľad našich povlakových systémov

RÜBIG ponúka široké portfólio štandardných aj špeciálnych povlakov:

Povlakový systém

Farba

Typické vlastnosti

TiNZlatáUniverzálne použiteľný, vysoká tvrdosť
TiCNOceľovo modrá až fialováIdeálny na tvárnenie, strihanie a rezanie závitov z nehrdzavejúcej ocele
CrN / CrCNKovovo strieborná / siváVýborné klzné vlastnosti a odolnosť proti korózii, vhodné na spracovanie plastov
ZrN / ZrCNBiele zlato až zlato / meď až bronzDekoratívny, obrábanie hliníka/titánu, tvárnenie, medicínska technika
MoS₂-basiertAntracitová siváIdeálny na spracovanie plastov, nepriľnavý, minimalizuje trenie vo vákuu
Cu / CuOMeď / čiernaElektricky vodivý, antibakteriálny
Cr-CrOStrieborná až dúhováIdeálny na spracovanie plastov, znížená priľnavosť, dobré odlučovacie vlastnosti (PC, PMMA)

PVD zariadenia –
 technológia a udržateľnosť v RÜBIG

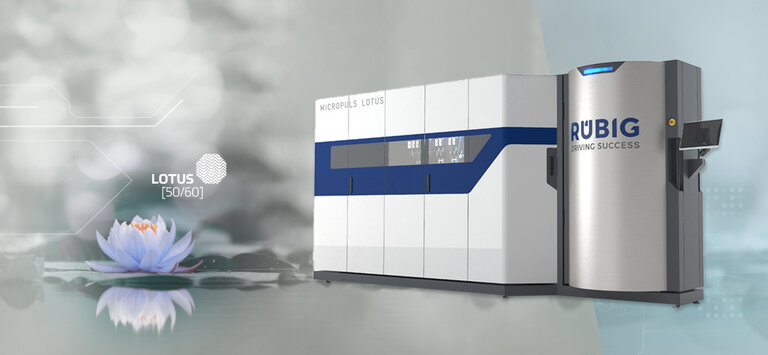

PVD zariadenie RÜBIG MICROPULS® Lotus vedľa lotosového kvetu – predstavuje opakovateľné a kvalitné nanášanie povlakov od kusovej po sériovú výrobu bez toxických látok a s úsporou zdrojov

RÜBIG využíva najmodernejšie zariadenia, ako je vlastný systém MICROPULS® Lotus PVD, aby mohol realizovať najvyššiu kvalitu povlakov ekonomicky a opakovateľne.

PVD povlaky od RÜBIG ponúkajú presné, ekologické a ekonomicky efektívne riešenie pre vysoko namáhané súčiastky v priemysle a technike.

  • Povlakovanie jednotlivých dielov, malých sérií aj priemyselných sériových komponentov
  • Ekologický proces: bez toxických chemikálií, znížená spotreba zdrojov
  • Reprodukovateľná kvalita vďaka komplexnej analýze vrstiev

Viac o zariadení

FAQ:
 Často kladené otázky
 k PVD povlakom

Čo znamená PVD povlakovanie?
PVD znamená „Physical Vapor Deposition“ (fyzikálne naparovanie z plynnej fázy). Pri tomto procese sa kovové materiály odparujú vo vákuu a nanášajú sa ako funkčná vrstva na diely – napríklad na ochranu proti opotrebeniu, korózii, na optické alebo dekoratívne účely.
Aké vrstvy ponúka RÜBIG?
TiN, TiCN, CrN, CrCN, ZrN, ZrCN, Cr-CrO, MoS₂, CuO a mnohé ďalšie.
Aká hrubá je PVD vrstva?
V závislosti od povlakového systému je hrúbka vrstvy približne 1–5 μm.
Ako funguje PVD proces?
Kovový povlakový materiál (napr. Ti, Al, Cr, Zr) sa vo vákuu odparuje a nanáša sa ako pevná kovová vrstva alebo sa v kombinácii s reaktívnymi plynmi vytvára tvrdá zlučenina. Povlak sa nanáša presne, rovnomerne a s vysokou priľnavosťou vo vákuových podmienkach.
Je PVD ekologický?
Áno. PVD je suchý, bez použitia rozpúšťadiel a nevytvára škodlivé zvyšky. Predlžuje životnosť povlakovaných dielov a znižuje spotrebu materiálu.
Ako dlho trvá povlakovanie?
Zvyčajne niekoľko pracovných dní – podľa počtu a zložitosti dielov. Expresné spracovanie je možné.
Aké výhody ponúka PVD povlakovanie?
PVD vrstvy sú mimoriadne odolné voči opotrebeniu, znižujú trenie, poskytujú ochranu proti korózii a teplu a zaujmú farebnou rozmanitosťou.
Aké materiály možno povlakovať?
Kovy ako oceľ, nerezová oceľ, titán, hliník, tvrdokov. Dôležitá je vhodná predúprava povrchu pre optimálnu priľnavosť.
Ako získam cenovú ponuku?
Cez kontaktný formulár na stránke rubig.com alebo e-mailom. Náš tím vám poradí individuálne.

Neviete, ktoré riešenie je pre vás vhodné?


PVD & PACVD

Porovnajte teraz

Portrét DI Dr. Christian Dipolt MBA v spoločnosti RÜBIG – odborný kontakt pre oblasť PVD povlakov

PVD povlaky pomocou najmodernejšej technológie. Máte otázky?

PVD je váš dokonalý povlak – a moja špecializácia.
Spojme sa!

Požiadajte o spätný hovor

DI Dr. Christian Dipolt MBA

Výkonný riaditeľ RÜBIG Technology

+43 (0) 7242 / 211 210

RÜBIG PVD technológia

Rozhodujúcou výhodou je aktivácia povrchu pri nízkych teplotách.


To zaručuje, že aj pri tepelne citlivých materiáloch, ako sú plasty, nedochádza k žiadnej deformácii.
