HiPIMS:
Vysokovýkonné pulzné magnetrónové naprašovanie PVD povlaky

Ionizačný stupeň nad 90 % pre tvrdšie, hustejšie a mimoriadne hladké vrstvy – ideálne pre reznú a tvárniacu techniku.

Požiadajte o konzultáciu!

HiPIMS vs. Arc a DC sputterovanie

Pozrite si porovnanie a zistite, prečo HiPIMS prináša hladšie povlaky s menším počtom defektov a lepšie chráni pri vysokom zaťažení.

Pozrite si porovnanie teraz

Nitrid titánu (TiN)

TiN je klasický zlatý PVD povlak pre nástrojárstvo – overený, univerzálny a ekonomický. S HiPIMS je TiN výrazne výkonnejší: homogenejší, hladší a s menším počtom defektov.

Zistite, čo HiPIMS TiN prináša v praxi.

Viac o nitridu titánu (TiN)

RÜBIG rozširuje svoje PVD portfólio o HiPIMS PVD povlaky (High Power Impulse Magnetron Sputtering) – modernú podvariantu magnetrónového naprašovania. Jadrom je HiPIMS generátor najnovšej generácie, ktorý dodáva impulzné prúdy až do 1000 A pri 1200 V. Extrémne vysoká hustota plazmy zvyšuje stupeň ionizácie odparených častíc na viac ako 90 % – porovnateľne s oblúkovým odparovaním, no s minimom defektov. Výsledkom sú veľmi hladké, vysoko zhustené povrchy tvrdého povlaku pre systémy s vynikajúcou odolnosťou proti opotrebeniu a korózii.

Čo robí HiPIMS tak výnimočným?

Vysokovýkonné PVD povlaky

Pri technológii HiPIMS sú odprašované materiály pulzovaným veľmi vysokým výkonom počas krátkeho času. Tým vzniká plazma s mimoriadne vysokým podielom iónov. Ionizovaný materiál povlaku je presne urýchľovaný a naprašovaný smerom k obrobku, čo vedie k:

výrazne vyššej hustote vrstvy (minimálna pórovitosť)
vynikajúcej priľnavosti (iónmi riadená aktivácia povrchu)
vyššej tvrdosti a hladšej topografii (s minimom defektov)

Prediskutujte svoj HiPIMS a prípady použitia

Technické parametre (výňatok)

Proces: HiPIMS – High Power Impulse Magnetron Sputtering
Napájanie: impulzné prúdy do 1000 A, do 1200 V
Vlastnosti plazmy: stupeň ionizácie > 90 % naprašovaných materiálov
Kvalita povrchu: veľmi nízka drsnosť povlaku
Vlastnosti povlaku: hustejší, tvrdší, nízkym vnútorným napätím a možnosťou variabilného procesu

Porovnanie: HiPIMS vs. oblúkové PVD a DC naprašovanie

V porovnaní s oblúkovým PVD: podobne vysoký stupeň ionizácie, no s minimom defektov→ hladšie vrstvy, lepšia stabilita na hranách, ideálne pre jemnú geometriu rezných hrán
V porovnaní s konvenčným DC magnetrónovým naprašovaním: výrazne vyšší iónový prúd → viac energie na substráte (naprašovanom materiály), vyššia hustota a priľnavosť, vynikajúca ochrana pri vysokom zaťažení.

Výhody pre vašu aplikáciu

Rezné nástroje:

Dlhšia životnosť nástroja
Nižšie opotrebenie (abrázia/adhézia)
Menšie prestoje
Aj pre nástroje s prerušovaným rezom
Menšia potreba mazania

Tvárniace nástroje:

Znížené zadieranie (galling)
Nižšie trenie
Lepšia kvalita povrchu dielov
Predĺžené servisné intervaly

Ochrana proti korózii a erózii:

Husté vrstvy znižujú koróziu
Redukujú kavitačnú eróziu
Vhodné napr. pre presné komponenty alebo formy

„Cutting-Edge“ najnovšej generácie

Technológia HiPIMS je celosvetovo uznávaná ako špičkové riešenie pre vysoko tvrdé a funkčné povlaky. V kombinácii s generátorom najnovšej generácie (napr. Nano4Energy) ponúkame široké portfólio procesov – od adhézne optimalizovaných medzivrstiev cez mimoriadne tvrdé tribologické povlaky až po vrchné vrstvy s minimálnym koeficientom tretnia – presne prispôsobené vášim požiadavkam.

ako sa hodí pre vašu aplikáciu?

Od presných dielov až po nástroje: HiPIMS/PVD najnovšej generácie.

Nechajte si poradiť v oblasti vysokovýkonných HiPIMS/PVD povlakov: lepšia priľnavosť, hladšie povrchy, dlhšia životnosť.

Máte otázky k HiPIMS/PVD? Radi vám pomôžeme!

Požiadajte o konzultáciu

DI Dr. Christian Dipolt MBA

Výkonný riaditeľ RÜBIG Technology

+43 (0) 7242 / 211 210

Nitrid titánu (TiN) – „zlatý“ univerzálny povlak

S HiPIMS na novej úrovni

TiN je klasický zlatý PVD povlak pre nástrojárstvo: overený, univerzálny a ekonomický. S HiPIMS získava TiN výrazne vyšší výkon – s veľmi hustou štruktúrou, menším počtom defektov a veľmi hladkým povrchom.

Tvrdosť: štandardný TiN vs. HiPIMS TiN

Vďaka vysokému podielu iónov pri HiPIMS vzniká vysoko zhustená mikroštruktúra (minimalizovaná pórovitosť). To prináša:

Menej chýb → vysoká reprodukovateľnosť procesu
Veľmi hustá, jemnozrnná štruktúra → vyššia priľnavosť, menej mikroodlupov
Hladká topografia → znížený koeficient trenia, zvyšuje životnosť

Tvrdosť: štandardný TiN vs. HiPIMS TiN

Štandardný TiN: typicky približne 2300 HV (v závislosti od procesu/výrobcu)
HiPIMS TiN: v závislosti od parametrov až ~3000 HV možné – vďaka vyššiemu zhutneniu a zlepšenej makroštruktúre vrstvy

Uvedené vlastnosti povlaku boli dosiahnuté za ideálnych podmienok nanášania. Vzhľadom na povrchovú kvalitu, veľkosť dielu, materiál a ďalšie okrajové podmienky sa môžu vlastnosti na reálnom dielci líšiť.

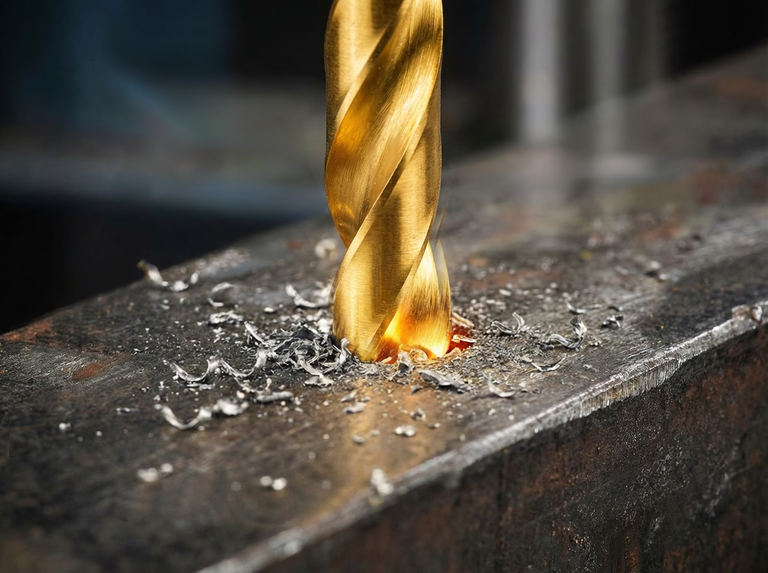

Typické aplikácie (nástrojárstvo)

Mikrofrézy / mikrovrtáky: veľmi hladký povlak, neporušenie geometrie pri malých rozmeroch nástroja
Rezné plátky / inserts: hustá štruktúra, nižšie abrazívne a adhézne opotrebenie
Rýchlo rezné materiály pre obrábanie (oceľ, neželezné kovy): znížené trenie, vyššia životnosť nástroja
Tvárniace nástroje: menej zadierania (galling), lepší povrch dielov
