RUBIG Coating · PACVD-Innenbeschichtung

Verschleißschutz bis tief in die Bohrung.

Mit DLC XTENDED® beschichten wir Innenflächen von Bohrungen, Düsen und Rohren – ab 3 mm Innendurchmesser, bei Verhältnissen von Innendurchmesser zu Länge bis 1:40 und Bauteillängen von über einem Meter.

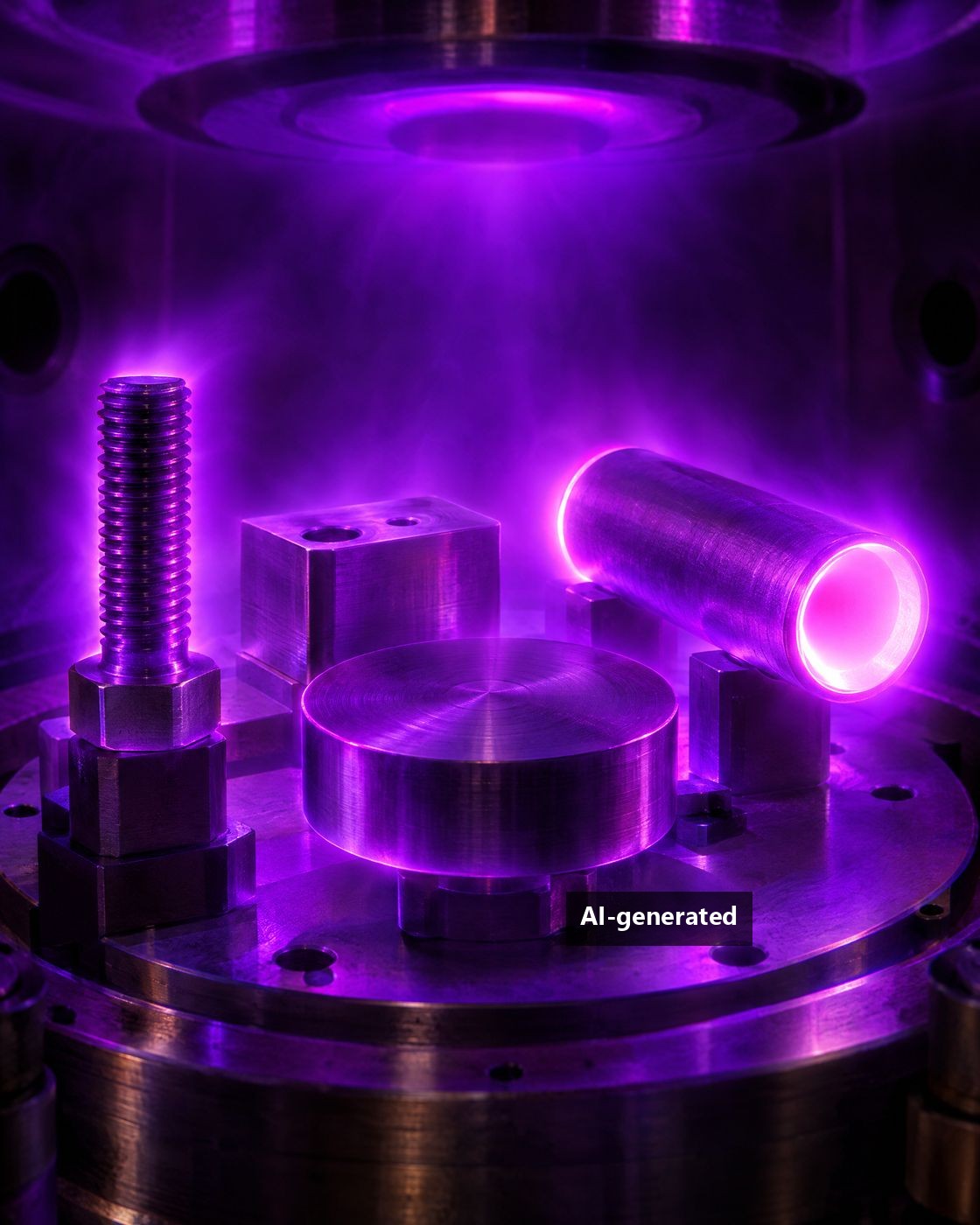

Violett leuchtendes Plasma umhüllt Stahlteile in einer PACVD-Beschichtungsanlage
  • ab 3 mmInnendurchmesser
  • bis 1:40Innendurchmesser zu Länge
  • >1.000 mmBauteillänge
  • bis 10 µm/hAbscheiderate am Innendurchmesser
  • ~1.100 HVSchichthärte DLC XTENDED®
Die Herausforderung

Wo Bauteile von innen verschleißen.

Reibung, Abrasion und Anhaftungen greifen Funktionsflächen oft genau dort an, wo klassische Beschichtungsverfahren nicht hinkommen: im Inneren von Bohrungen, Düsen und Rohren. PVD-Verfahren arbeiten auf Sichtlinie – bei engen, langen Innengeometrien bleibt die Innenfläche weitgehend unbeschichtet. Mit PACVD bringen wir das Plasma direkt in die Bohrung.

PVD-QuelleInnenfläche bleibt unbeschichtetSchichtTeilchen fliegen geradlinig
SchichtTeilchen fliegen geradlinig
PVD – Beschichtung auf SichtlinieDas Schichtmaterial fliegt geradlinig von der Quelle zum Bauteil. Es trifft nur, was die Quelle „sieht“: Stirnfläche und Bohrungseingang. Wenige Millimeter tiefer endet die Schicht.
ProzessgasPlasma brennt in der BohrungSchichtPlasma (Bauteil als Kathode)
SchichtPlasma (Bauteil als Kathode)
PACVD – Plasma in der BohrungDas Prozessgas strömt in die Bohrung, das Bauteil ist als Kathode geschaltet. Das Plasma zündet direkt im Innendurchmesser und die Schicht wächst über die gesamte Innenfläche.

Weniger Verschleiß

Die harte, amorphe Kohlenstoffschicht schützt hoch belastete Innenflächen gegen Abrasion und adhäsiven Verschleiß – für längere Standzeiten.

Weniger Reibung

Ein niedriger Reibwert und geringe Anhaftungsneigung sorgen für gleichmäßiges Gleit- und Durchflussverhalten – auch unter Mangelschmierung.

Mehr Tragfähigkeit im Duplex

In Kombination mit PLASNIT®-Plasmanitrieren stützt eine Diffusionszone die harte Schicht – für hohe Flächenpressungen und Stoßbelastungen.

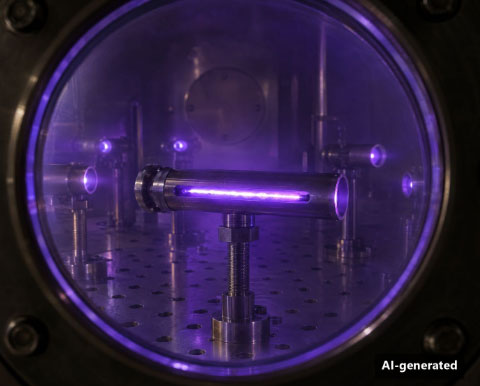

Blick durch ein Sichtfenster: Plasma leuchtet im Inneren eines geschlitzten Versuchsrohrs

Symbolbild – so analysieren wir den Prozess: Über einen Schlitz im Versuchsrohr wird durch das Sichtfenster sichtbar, wie das Plasma im Innendurchmesser brennt.

So funktioniert's

Plasma, das bis in die Tiefe reicht.

  1. Plasma im Bauteil

    Das Bauteil wird im Vakuum als Kathode geschaltet. Bei passend gewähltem Prozessdruck brennt die Glimmentladung nicht nur außen, sondern auch im Innendurchmesser. Dort erreichen wir Abscheideraten von bis zu 10 µm/h – ein Vielfaches der Außenfläche.

  2. Duplex: Nitrieren und Beschichten

    Auf Wunsch legen wir mit PLASNIT® zuerst eine Diffusionszone von 0,1–0,2 mm an. Darauf wächst die DLC XTENDED®-Schicht – die gehärtete Randzone verhindert, dass die harte Schicht unter Last einbricht.

  3. Prozess auf Ihre Geometrie abgestimmt

    Wie gleichmäßig die Schicht über die Länge wird, hängt vom Innendurchmesser und der Bauteillänge ab. Wir stimmen die Prozessparameter auf Ihr Bauteil ab:

    ProzessdruckGasmischungPulsfrequenzChargierungZusatzanode
Machbarkeits-Check

Passt Ihr Bauteil?

Geben Sie Innendurchmesser und Länge der zu beschichtenden Bohrung ein. Wir ordnen Ihre Geometrie in die Ergebnisse unserer bisherigen Projekte und Versuche ein.

mm
mm
Oder Beispiel wählen:
Gleichmäßige Schicht erwartbar

Verhältnis ID : L 1:17Geometrie Ø 12 × 200 mm
Anfrage stellen

Orientierungswert auf Basis bisheriger Projekte und Versuche. Keine Zusage – die verbindliche Bewertung erfolgt nach einer Musterbeschichtung.

Länge zu Innendurchmesser – aktueller Entwicklungsstand DLC XTENDED®
Referenz gleichmäßigReferenz ungleichmäßigIhr BauteilGrenze gleichmäßige Schichtdicke
Ihr Bauteil im Längsschnitt – Schichtdickenverteilung (schematisch)

Schichtsysteme

Die passende Schicht für Ihre Innenfläche.

Standard

DLC XTENDED®

Unsere bewährte amorphe Kohlenstoffschicht – der Standard für die Innenbeschichtung.

Härte
~1.100 HV
Schichtdicke ID
4–16 µm
ID
ab 3 mm
Hohe Last

Duplex PLASNIT® + DLC XTENDED®

Plasmanitrieren und Beschichten kombiniert: Die Diffusionszone stützt die Schicht.

Diffusionszone
0,1–0,2 mm
Verbindungsschicht
3–4 µm
Projektbasiert

TiN

Titannitrid für Innengeometrien – erste Bauteile aus der Luftfahrt erfolgreich beschichtet.

Schichtdicke ID
13–18 µm
ID
ab ca. 8 mm
In Entwicklung

TiBN / TiCN

Titanbornitrid und Titancarbonitrid: Die Abscheideparameter für Innengeometrien entwickeln wir aktuell weiter.

Status
F&E
Anwendungen

Von der feinen Düse bis zum meterlangen Rohr.

Eine Auswahl an Bauteilen, die wir bereits innen beschichtet haben – mit typischen Geometrien.

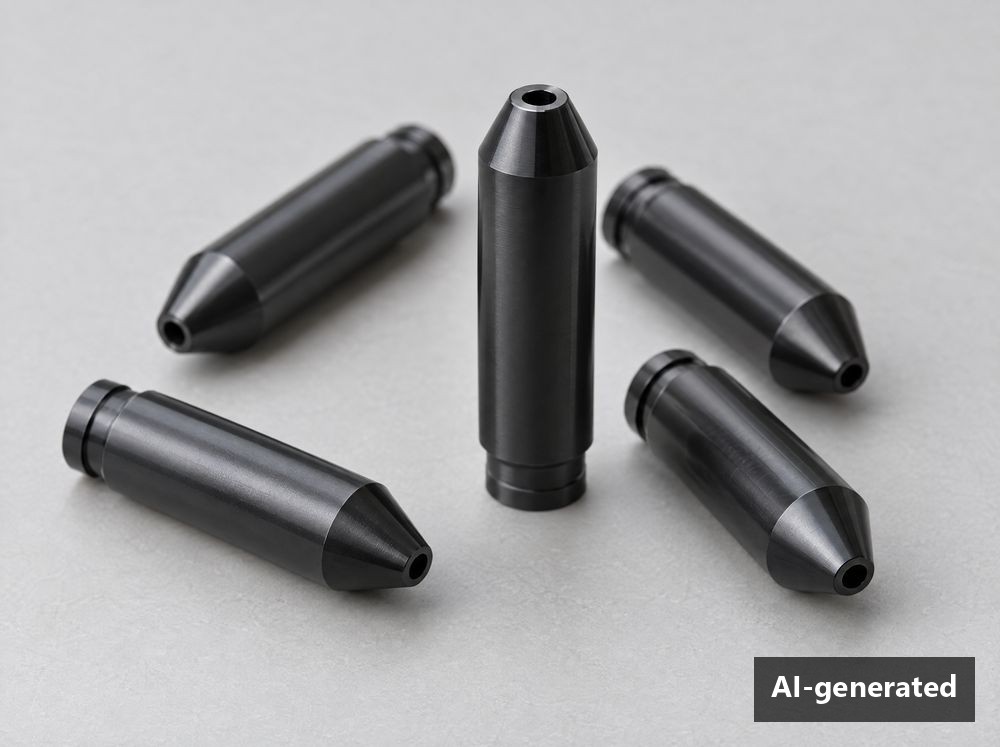

Mehrere schwarz DLC-beschichtete Düseneinsätze mit feiner Bohrung

Düsen

Feine Düsenbohrungen gegen abrasiven Verschleiß; Kaltgasdüsen mit L/ID 1:50 in Vorbereitung.

Ø ab 3 mm · L/ID bis 1:40

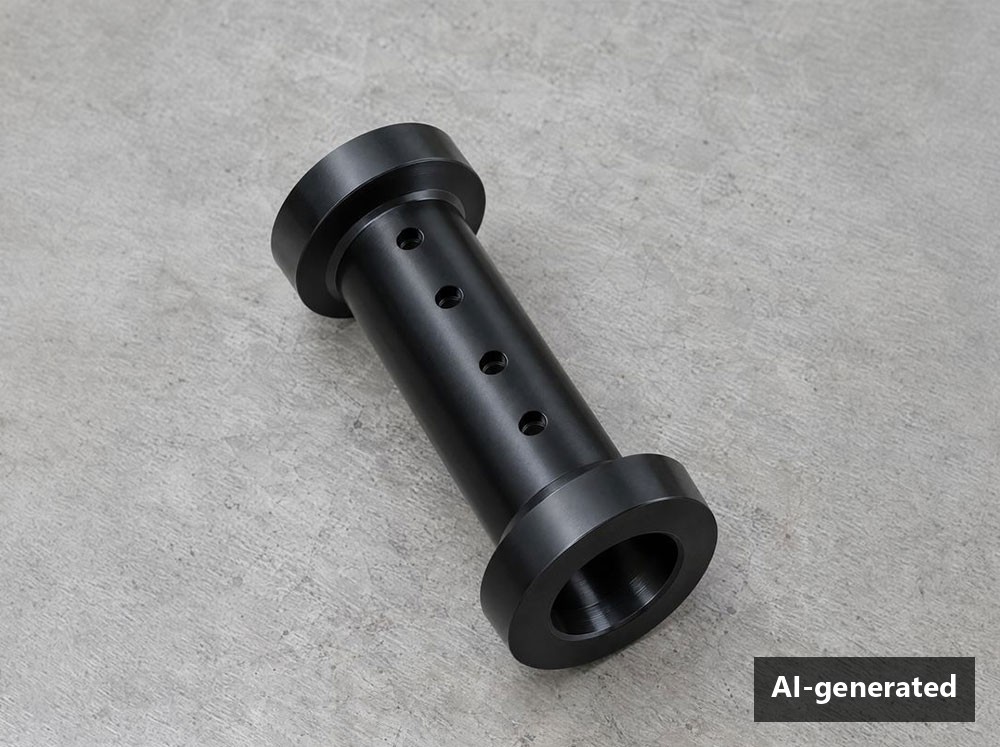

Schwarz DLC-beschichtete Buchse mit Querbohrungen

Buchsen & Führungen

Gleit- und Führungsflächen mit gleichmäßiger Schicht innen.

Ø 6–13 mm · L 80 mm

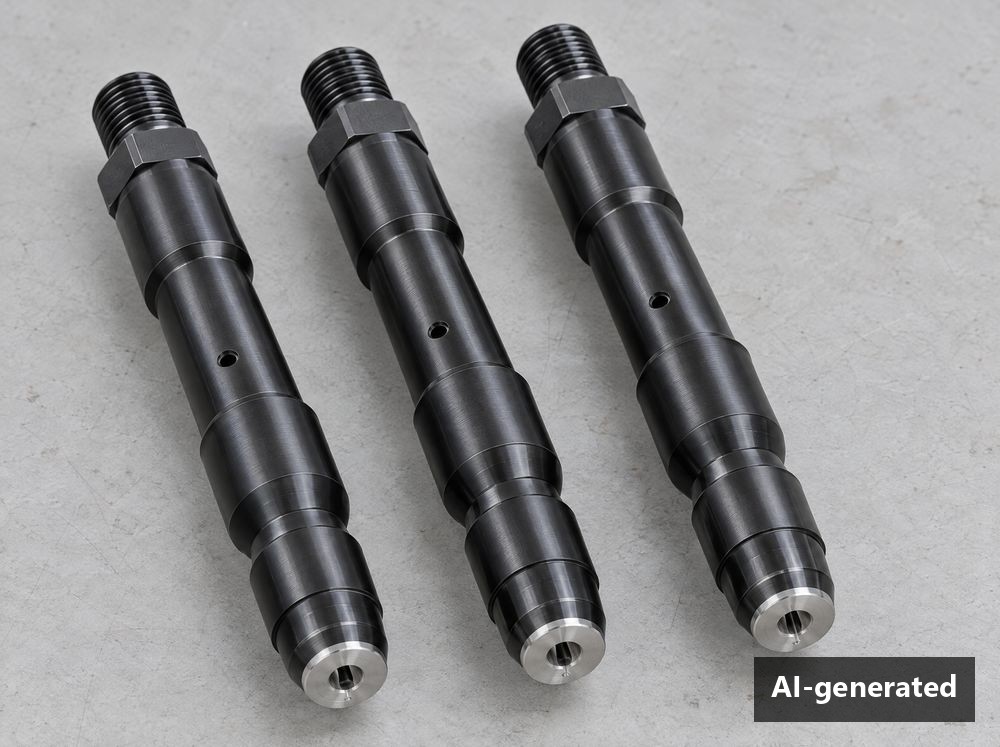

Drei schlanke, schwarz beschichtete Injektorkörper mit Gewinde und zentraler Bohrung

Injektor- & Ventilkörper

Hochdruckbohrungen in der Einspritz- und Fluidtechnik.

Ø 11 mm · L 120 mm

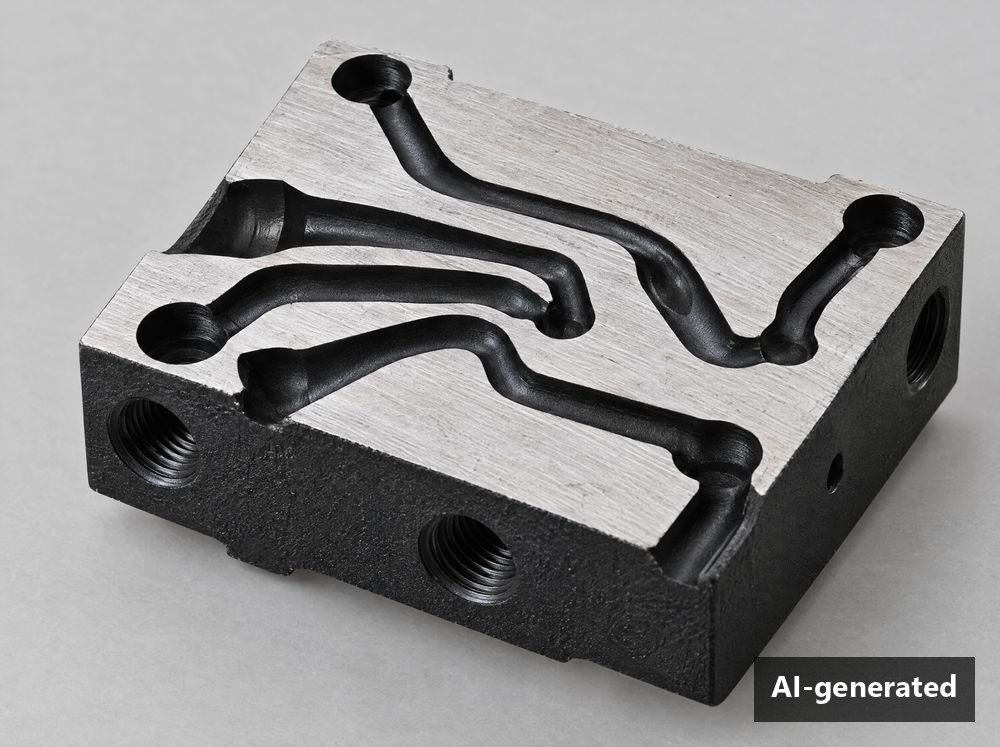

Aufgeschnittener, additiv gefertigter Verteilerblock mit beschichteten Innenkanälen

Additiv gefertigte Bauteile

Komplexe Innenkanäle aus dem 3D-Druck, bis in feinste Querschnitte.

Ø ab 3 mm · L 130 mm

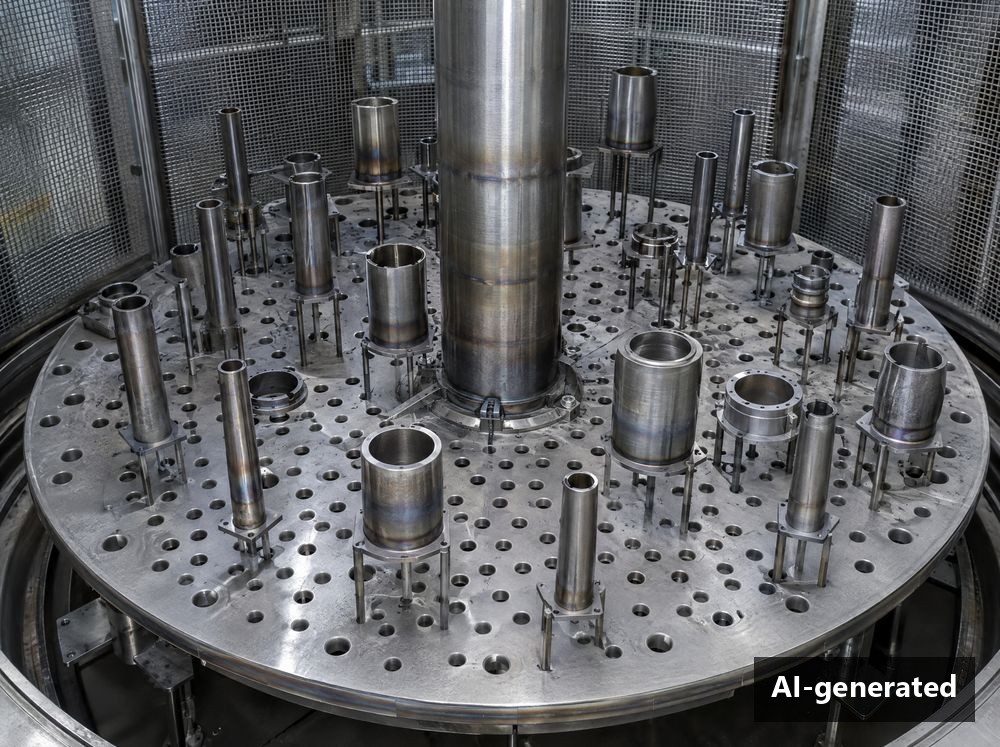

Chargierte Rohrbauteile auf einer Lochplatte in der Beschichtungsanlage

Präzisionsrohre mit hohem L/D

Lange Rohre mit engem Innendurchmesser – mit Sonderchargierung und Zusatzanode.

Ø 17–22 mm · L 700 mm

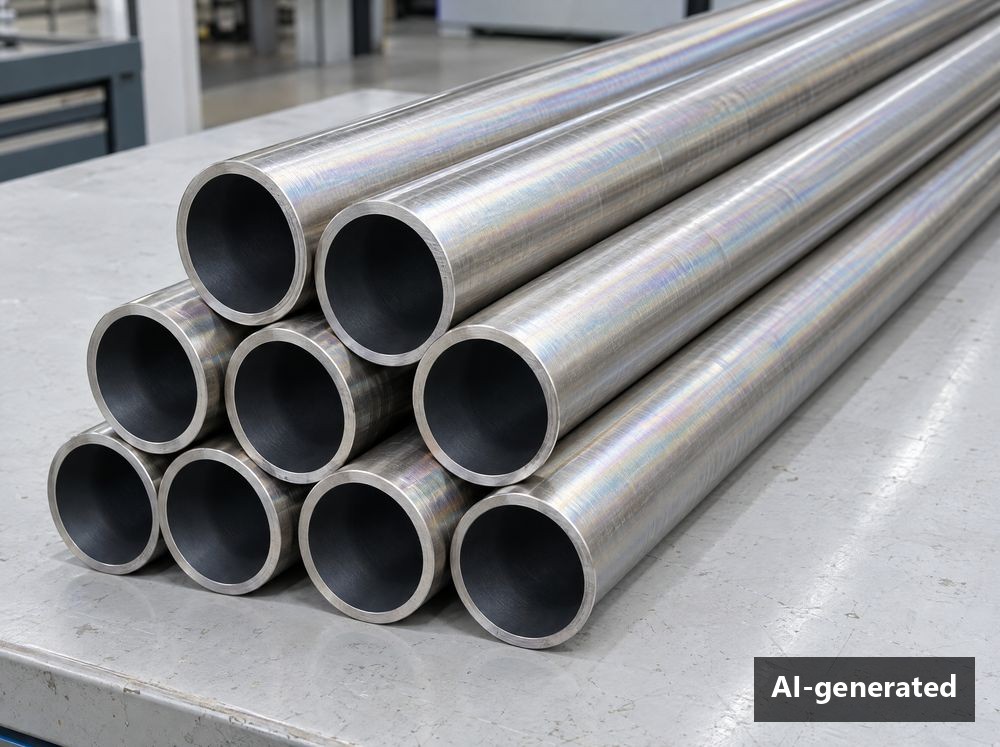

Gestapelte Wärmetauscherrohre mit dunkel beschichteter Innenfläche

Wärmetauscherrohre

Schutz gegen Ablagerung und Verschleiß im Medienstrom.

Ø 25 mm · L 400 mm

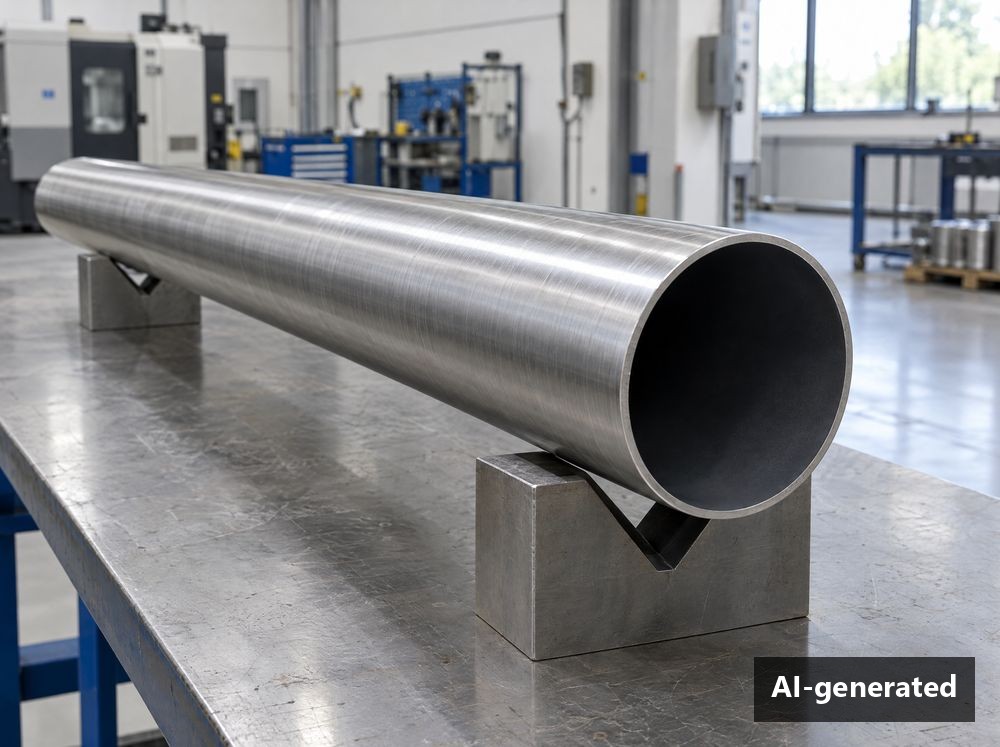

Langes Edelstahlrohr auf Prismenauflage mit dunkel beschichteter Innenfläche

Großrohre aus Edelstahl

Lange Rohre mit großem Innendurchmesser – mit Zusatzanode im ID.

Ø 100 mm · L 1.110 mm

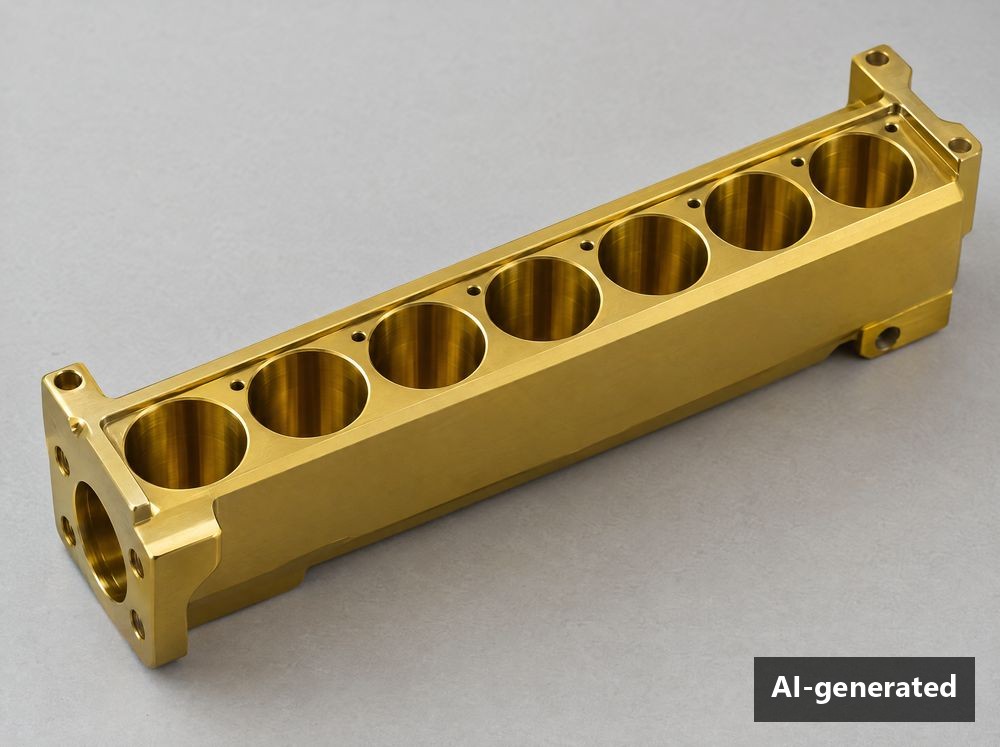

Goldfarben TiN-beschichtetes Gehäusebauteil mit Bohrungsreihe

Gehäusebohrungen

Bohrungen in Strukturbauteilen, z. B. aus der Luftfahrt – mit TiN.

Ø 8 mm · L 58 mm

Abbildungen: KI-generierte Symbolbilder, keine Kundenbauteile. Geometrieangaben aus realisierten Projekten.

  • Luftfahrt
  • Hydraulik & Fluidtechnik
  • Einspritztechnik
  • Energietechnik
  • Maschinenbau
  • Sicherheits- & Verteidigungstechnik
  • Jagd & Sport
Referenzmessung

700 mm Rohr. Gemessen, nicht geschätzt.

Wie viel die richtige Chargierung ausmacht, zeigt ein Präzisionsrohr mit rund 700 mm Länge: Mit unserer Sonderchargierung verdreifacht sich die Schichtdicke in der Rohrmitte.

Präzisionsrohr, Duplex-behandelt

Länge ca. 700 mm · Innendurchmesser ca. 17–20 mm · Werkstoff 35NiCrMo3 · PLASNIT® + DLC XTENDED®

Eintritt9,8 µm
Mitte6,3 µm
Austritt8,0 µm

Mittelwerte aus je 10 Messpunkten, DLC-Schichtdicke am Innendurchmesser, mikroskopisch nach EN ISO 1463.

Diffusionszone
0,1–0,2 mm
Verbindungsschicht innen
3–4 µm
DLC-Schicht innen
6–11 µm
Schichthärte
~1.100 HV

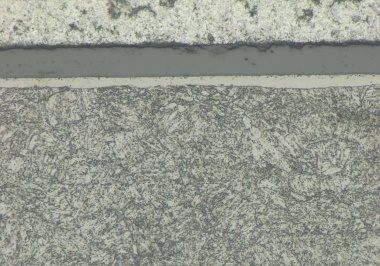

Lichtmikroskopischer Querschliff: dunkle DLC-Schicht auf nitrierter Randzone
Querschliff am Innendurchmesser: DLC XTENDED® auf PLASNIT®-Verbindungsschicht.

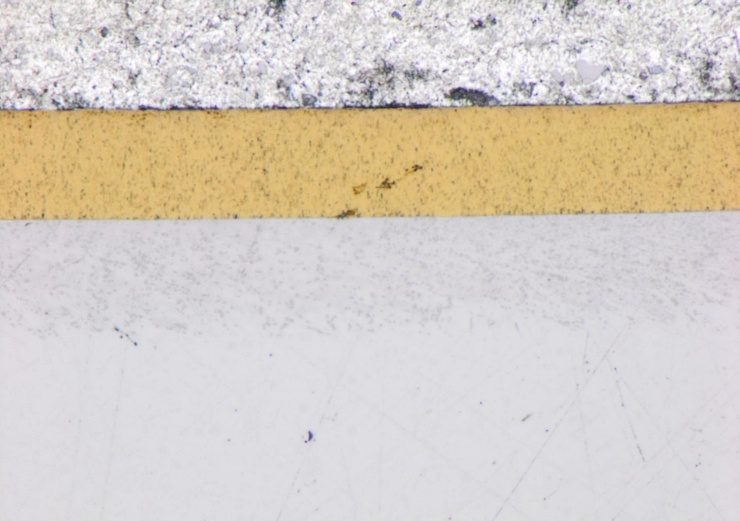

Lichtmikroskopischer Querschliff: goldfarbene TiN-Schicht auf Grundwerkstoff
Querschliff einer TiN-Innenbeschichtung, 100-fache Vergrößerung.
Zusammenarbeit

In vier Schritten zur Serie.

  1. Anfrage

    Sie senden uns Zeichnung, Werkstoff und Anforderungen an die Innenfläche.

  2. Musterbeschichtung

    Wir legen Chargierung und Prozess fest und beschichten Musterteile.

  3. Prüfung im Labor

    Querschliff, Schichtdicke über die Länge und Härteprofil – im RUBIG Competence Center.

  4. Serie

    Mit freigegebenem Prozess beschichten wir Ihre Bauteile reproduzierbar in Serie.

Ihr Bauteil verschleißt von innen? Sprechen wir darüber.

Unser Coating-Team prüft Ihre Geometrie und schlägt das passende Schichtsystem vor – vertraulich und unverbindlich.
